4路DVI-U輸入接口，4路DVI-U輸出接口；
4路鳳凰端子輸入音頻接口，4路鳳凰端子輸出音頻接口，支持左右聲道輸入及左右聲道輸出；
輸入信號支持：HDMI、DVI、VGA、YPbPr、CVBS，可軟件配置輸入信號格式；
輸出信號支持：HDMI、DVI、VGA、YPbPr、CVBS，可軟件配置輸出信號格式；
全數字設計，支持視頻無縫切換；
輸出信號分辨率可自定義調整，輸出信號支持視頻拼接功能；
支持視頻獨立切換；
支持音頻獨立切換，輸出可選擇輸入模擬音頻或者HDMI數字音頻；
支持OSD字幕疊加；
支持最高分辨率1920X1080P@60Hz；
具有掉電記憶功能；
2路RS232接口，支持RS232控制；
配備專業電腦軟件，可實時顯示設備輸入通道和輸出通道信號狀態；
標準1U工業機箱，安裝方便，操作便捷。

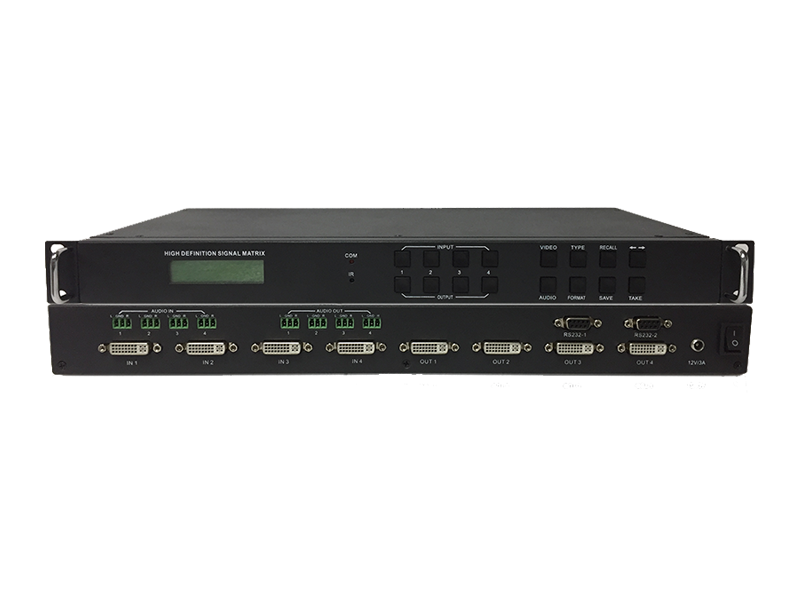

產品名稱 | 一體式高清無縫混合矩陣-SD-MIX0404 |
協議 | 支持HDMI1.4的標準，HDCP1.3協議, DVI1.0協議 |
像素帶寬 | 165MHz, 全數字 |
接口帶寬 | 6.75Gbp,全數字 |
最大支持分辨 | HDTV：1920x1080P@60_36bit |
位時鐘抖動(Clock Jitter) | <0.15 tbit=""> |
位上升時間(Risetime ) | <0.3tbit> |
位下降時間(Falltime) | <0.3tbit> |
最大傳輸延時 | 5nS(±1nS) |
信號類型 | HDMI、DVI、VGA、分量、CVBS |
輸入接口 | 4路DVI-U母接口 |
輸出接口 | 4路DVI-U母接口 |
信號強度 | T.M.D.S +/- 0.4Vpp |
最小/最大電平 | T.M.D.S 2.9V/3.3V |
最大直流偏置誤差 | 15mV |
最大功耗 | 45W |
產品重量 | 約3Kg |
建議輸入距離 | ≤20米 |
