視頻輸入

輸入  8 HDMI

輸入接口  HDMI 1.3

輸入電平  T.M.D.S. 2.9V/3.3V

輸入阻抗  75Ω

視頻常規參數

信號增益  0 dB

視頻信號  HDMI (or DVI-D)

切換速度  200ns (Max.)

帶寬  340 MHz (10.2 Gbit/s)

分辨率范圍  Up to 1920 x 1200 or 1080P@60Hz

最大像素時鐘  165MHz

視頻輸出

輸出  8 HDMI

輸出接口  HDMI 1.3

輸出電平  T.M.D.S. 2.9V/3.3V

輸出阻抗  75Ω

控制參數

頻率響應  RS-232, 9-pin female D connector

紅外控制  可選配紅外遙控器

串口針腳定義  2針發送, 3針接收, 5針接地

其他控制方式  前面板功能按鍵，帶LED指示

常規參數

高度  2U

供電  100VAC ~ 240VAC, 50/60Hz

工作溫度  -20 ~ +70℃

外形尺寸  W483 x H87 x D320mm

功耗  25W

工作環境  10% ~ 90%

機器凈重  2.5Kg

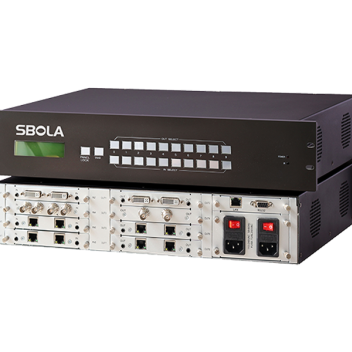

SD-HDMI0808是一款路由選擇切換HDMI視頻信號的矩陣切換器，可處理分辨率高達1920*1200,或 1080P的視頻信號?？山徊媲袚Q，同時還能跟隨和分離音頻信號，兼容HDCP1.3，支持EDID。通過紅外、RS232和前面板進行控制。SD-HDMI0808是一款高性能的視頻設備，應用于視頻會議室，教育機構，控制室，監控中心，政府機構和演示廳等場合。
